Проектирование и монтаж компьютерных сетей и цифровых систем передачи данных

Проектирование и монтаж СКС и ЛВС

Структурированная кабельная система (СКС) представляет собой иерархическую кабельную систему здания или группы зданий, разделенную на структурные подсистемы. СКС состоит из набора медных и оптических кабелей, кроссов, соединительных шнуров, кабельных разъемов, информационных розеток и вспомогательного оборудования. Различные информационные потоки — ЛВС, телефония, видеонаблюдение, пожаро-охранные системы — интегрируются в единую систему и эксплуатируются согласно определенным правилам.

ЛАНМАРТ выполняет проектирование и монтаж структурированных кабельных систем различной сложности. Мы предлагаем нашим клиентам профессиональные решения и ответим на любые вопросы.

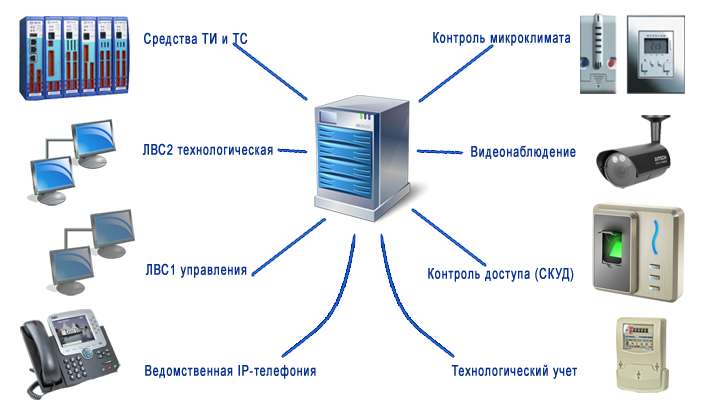

Структурированная кабельная система позволяет оптимизировать распределительные слаботочные сети организации, превратив их в управляемый, масштабируемый организм с центром-серверной, где сосредоточено коммутационное, сетевое и серверное оборудование. Маршрутизация информационных потоков производится с помощью активного оборудования от сервера до конечного пользователя ПК, от цифровой АТС до абонента. Удобство эксплуатации, отказоустойчивость, надежность, безопасность, логика — вот основные преимущества СКС.

Структурированная кабельная система состоит из трех подсистем:

  • магистральная подсистема для комплекса зданий;
  • магистральная подсистема здания;
  • горизонтальная подсистема здания.

Основная доля проложенных кабелей СКС — это горизонтальная подсистема здания. Кабели прокладываются в лотках, коробах, трубах, под фальш-потолком и фальш-полом.

Все кабельные линии сходятся в едином узле-серверной. Оборудование в серверной обычно устанавливается в специализированных шкафах, обеспечивающих сохранность оборудования и доступность его обслуживания.

На этапе проектирования все технические решения вычерчиваются в стройную систему. Наличие проектных решений позволяет заранее определить кабельные трассы, оптимальную структуру системы, достаточность параметров СКС, ее емкость, состав активного оборудования, выполнить планировку помещения серверной, рассчитать необходимое количество комплектующих и кабельной продукции. И локальная сеть небольшого офиса, и СКС крупной организации достойны скурпулезной проработки, ведь впоследствии именно СКС будет обеспечивать жизнеспособность ваших информационных систем.



Тестирование СКС — необходимая и важная процедура, позволяющая определить скрытые дефекты и гарантирующая, что все приложения компьютерной сети впоследствии будут работать нормально. Сэкономив на тестировании, заказчик зачастую может столкнуться с последующей некачественной работой среды передачи данных, выявить конкретные неполадки которой способна только процедура тестирования. Кроме того, качество передачи сигналов по каналам СКС определяется наличием резерва параметров, выявить который возможно только проведя их измерение, таким образом, тестирование СКС является обязательной процедурой.

На сегодня невозможно представить работу даже самого маленького предприятия без объединения всех имеющихся компьютеров в Локальную сеть, т.к. обмен данными по локальной сети уже давно является чем-то обыденным. Совсем иначе дело обстоит с технической стороной вопроса. Зачастую прокладной проводов для ЛВС занимаются любители, или вообще мало что понимающие в данном вопросе люди, что в итоге может привести к сбоям в работе сети. Как правило, подобные сбои обусловлены мелкими ошибками, допущенными, например, при разделке кабелей в разъемы и розетки.



Наша компания занимается проектированием и монтажом ЛВС с учетом загрузки каналов, возможностью масштабирования в дальнейшем и другими немаловажными требованиями к современным системам передачи данных.

Проектирование и монтаж ВОЛС

Волоконно-оптические линии связи приобретают все большую популярность в качестве среды передачи данных. Они обладают высокой пропускной способностью и используются в таких системах связи как телефонная сеть, кабельное телевидение, вычислительная техника, системы контроля и управления технологическими процессами. Широкое применение ВОЛС получили при создании корпоративных сетей связи крупными холдингами и операторами связи. И для небольших компаний использование ВОЛС — зачастую оптимальное решение.

Современная аппаратура передачи данных расширила возможности использования емкости ВОЛС и позволила осуществлять передачу данных на высокой скорости. ВОЛС незаменима с точки зрения промышленной и коммерческой безопасности, помехоустойчива и может являться диэлектрической.

При проектировании ВОЛС рассматриваются следующие основные вопросы:

  • Трасса прокладки волоконно-оптического кабеля (ВОК).
  • Проектные решения по прокладке ВОК определяются возможностями расположения объекта.
  • трасса может быть подземной:
  • в существующей и строящейся кабельной канализации;
  • в земле;
  • или «воздушной»:
  • по опорам линий электропередачи или наружного освещения;
  • по опорам контактных сетей электрического транспорта (трамваев и троллейбусов);
  • по вновь устанавливаемым опорам;
  • по технологическим или кабельным эстакадам, крышам зданий.



Выбор решения сопровождается получением разрешения на использование и технических условий (ТУ) от владельцев зданий, кабельной канализации и существующих опор, получением землеотвода.

Схема организации связи зависит от потребностей заказчика. При выборе оборудования решаются следующие вопросы:

  • Протокол передачи данных.
  • Тип оконечного оборудования и размещение оборудования в помещении. Заказчику необходимо предоставить планы помещений, в которых предполагается разместить оборудование, с указанием существующих либо желаемых кабельных вводов.
  • Электропитание активного оборудования. Резервное электропитание. В этом вопросе необходимы технические условия от энергоснабжающих компаний и владельцев зданий и помещений.

Стоимость и срок разработки проекта на ВОЛС зависит от протяженности трассы, способа прокладки ВОЛС и состава оконечного оборудования.

Совмещение функций проектироващика и подрядной организации позволяет выполнять проектные работы с высоким качеством и под патронажем инженерно-технического персонала, непосредственно участвующего в выполнении строительно-монтажных и пуско-наладочных работ. Строительно-монтажные работы производятся под авторским надзором хода строительства, исполнительная документация на объект составляется непосредственными исполнителями при участии ответственных проектировщиков.;

При строительстве ВОЛС выполняется тестирование и измерение параметров волоконно-оптического кабеля. Такие измерения на ВОЛС проводятся рефлектометром на строительной площадке, после прокладки и на участке регенерации, что позволяет контролировать процесс прокладки кабеля на всех его этапах. В процессе эксплуатации ВОЛС ежегодно проводятся контрольные измерения параметров ВОК (коэффициента затухания) с целью определения наличия (отсутствия) повреждений на ВОЛС. Специалисты ЛАНМАРТ выполняют контрольные измерения на волоконно-оптическом кабеле как в ходе строительства, так и в рамках технического обслуживания ВОЛС. Все используемые приборы и оборудование проходят периодическую поверку и имеют соответсвтующие свидетельства о поверке. Предоставляемая исполнительная документация по ВОЛС соотвествует требованиям РД 45.047-99 Линии передачи волоконно-оптические на магистральной и внутризоновых первичных сетях ВСС России, РД 45.156-2000 Состав исполнительной документации на законченные строительством линейные сооружения магистральных и внутризоновых ВОЛП и принимаются Роскомнадзором при проверке деятельности операторов связи.



Проектирование и монтаж Wi-Fi

Wi-Fi — это современная беспроводная технология передачи данных по радиоканалу (wireless, wlan).

Многие уже пользуются этой технологией дома — Wi-Fi роутер дает возможность пользоваться интернетом во всех точках квартиры без каких-либо проблем с проводами. Но можно использовать Wi-Fi и на предприятиях. Естественно первый вариант такой же как дома — для построения локальной сети внутри офиса. Второй вариант — связать между собой, например, 2 здания. Нельзя сказать что подобное решение будет оптимальным, плюсы и минусы будут в любом случае, но учитывая стоимость прокладки оптико-волоконных линий связи Wi-Fi становится интересным решением. Вариант с DSL модемами не рассматриваем по причине низкой скорости соединения. Да и вообще, если между объектами затруднена прокладка кабеля, Wi-Fi становится одним из самых дешевых и эффективных решений.

Рассмотрим плюсы и минусы Wi-Fi решения.

Плюсы:

  • довольно большая дальность действия (до 3км стабильной связи, дальше сильно зависит от местности и погодных условий)
  • дешевизна по сравнению с ВОЛС и даже DSL, при правильном подходе
  • простота настройки
  • более высокая скорость передачи данных по ставнению с DSL
  • мобильность (оборудование всегда можно переместить в другое место, нет привязки к проводам).

Минусы:

  • стабильно высокая скорость только до 500м
  • зависимость от препятствий в зоне прямой видимости (предполагается что сеть Wi-Fi строится заведомо без прямых преград, но деревья могут вырасти, например)
  • зависимость от погодных условий (на расстояниях свыше 500м постепенное снижение уровня сигнала и скорости)
  • зависимость от ЛЭП.

Наши специалисты помогут решить проблему с построением Wi-Fi сетей, учитывая все факторы на конкретной местности.

Монтаж и установка систем видеонаблюдения

Установку и монтаж систем видеонаблюдения, предлагая услуги как в комплексе, так и по отдельности, все зависит от желания заказчика. Мы готовы предложить доступные цены и короткие сроки исполнения!

Установка видеонаблюдения включает в себя:

  • монтаж видеонаблюдения (цветное или черно-белое), подключение камер и пуско-наладочные работы;
  • монтаж видеокамер уличных, в помещении, а также защищенных от вандалов;
  • монтаж ИК-освещения;
  • монтаж поворотных камер, их подключение к системе и пуско-наладочные работы с поворотным устройством;
  • монтаж, подключение и пуско-наладка цифровых устройств записи видео изображения - видеорегистраторов;
  • сборка сервера видеонаблюдения на базе ПК и платы видеозахвата, его полная настройка;
  • прокладка кабеля для видеокамер на различные расстояния, так же и с применением оборудования передачи видеосигнала по витой паре;
  • настройка записи видео изображения и аудио сигнала с камер;
  • настройка мониторинга объекта через Интернет.



По всем вопросам обращайтесь по телефону 8(495)978-62-13
